CODE ARTICLE : 526152

CARACTÉRISTIQUES TECHNIQUES

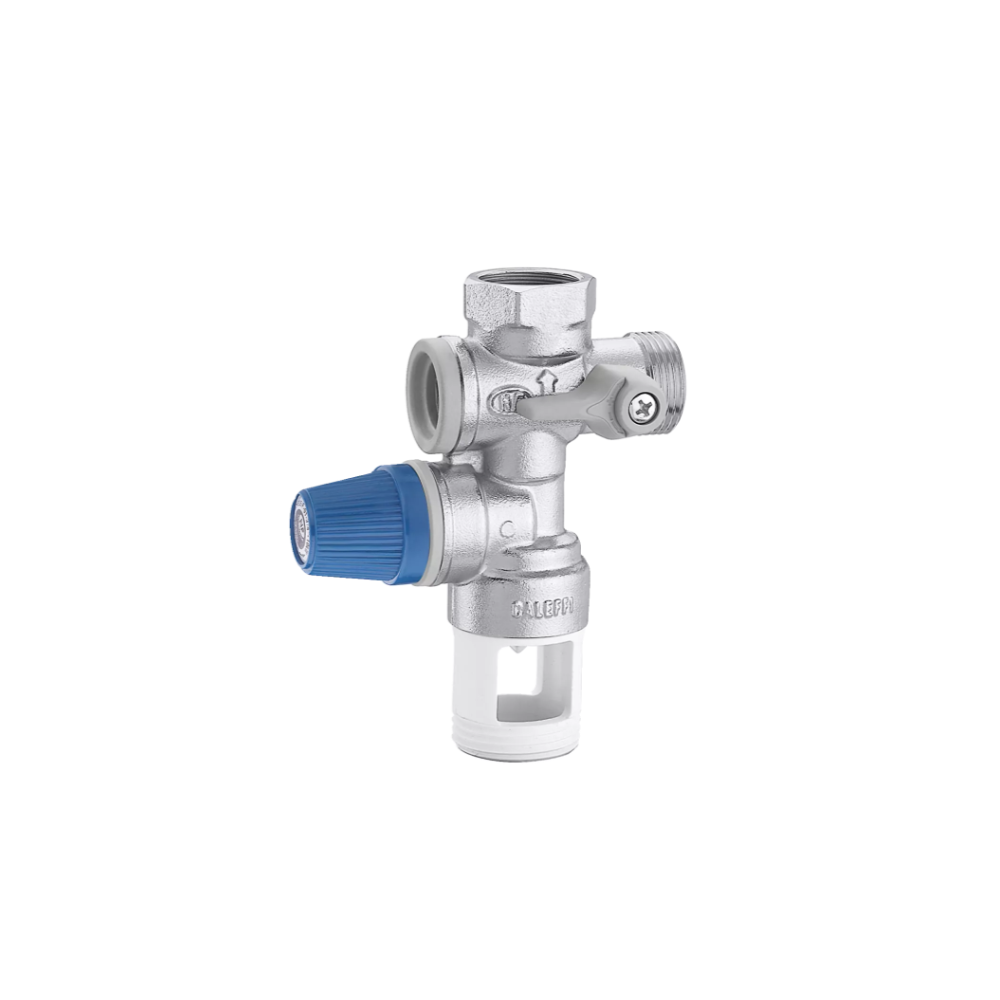

• Groupe de sécurité pour chauffe-eau à accumulation, avec vanne d'arrêt et clapet anti-retour contrôlable
• Avec siège en acier inoxydable
• Finition chromée
• Pmax d'exercice: 10 bar
• Tmax d'exercice : 120 °C
• Calibrage : 7 bar
• Capacité maximale:3/4" : 10kW

CERTIFICATIONS

MATÉRIAUX

Corps :

- DN 15 et DN 20 : laiton UNI EN 12165 CW617N chromé

- DN 25 : laiton UNI EN 12165 CW617N

Vanne à bille : laiton UNI EN 12164 CW614N

Clapet anti-retour : laiton UNI EN 12164 CW614N

Obturateur de la soupape de sécurité : EPDM

Siège de la soupape de sécurité : - 526150/51 : laiton UNI EN 12165 CW617N - 526142/53/63 : acier inoxydable EN 10088-3 (AISI 303)

Joints hydrauliques : EPDM

Ressort de la soupape de sécurité : acier inoxydable EN 10270-1

Ressort de la soupape de retenue : acier inoxydable EN 10270-3 (AISI 302)

VANNES CALEFFI

Les soupapes de sécurité combinées température-pression (TP) série 309 sont fabriquées par Caleffi S.p.A. conformément aux exigences essentielles de sécurité dictées par la directive 97/23/CE du Parlement européen et du Conseil de l'Union européenne relative au rapprochement des législations des États membres concernant les équipements sous pression. La soupape de sécurité TP contrôle et limite la température et la pression de l'eau chaude contenue dans un ballon d'eau chaude sanitaire et empêche que des températures supérieures à 100°C soient atteintes dans ce dernier, entraînant la formation de vapeur. Lorsque les valeurs de consigne sont atteintes, la soupape évacue dans l'atmosphère une quantité d'eau suffisante pour que la température et la pression restent dans les limites de fonctionnement de l'installation.

Caleffi s'efforce constamment de couvrir les standards les plus importants proposés par les normes ISO.
