CODE ARTICLE : 112641

CARACTÉRISTIQUES TECHNIQUES

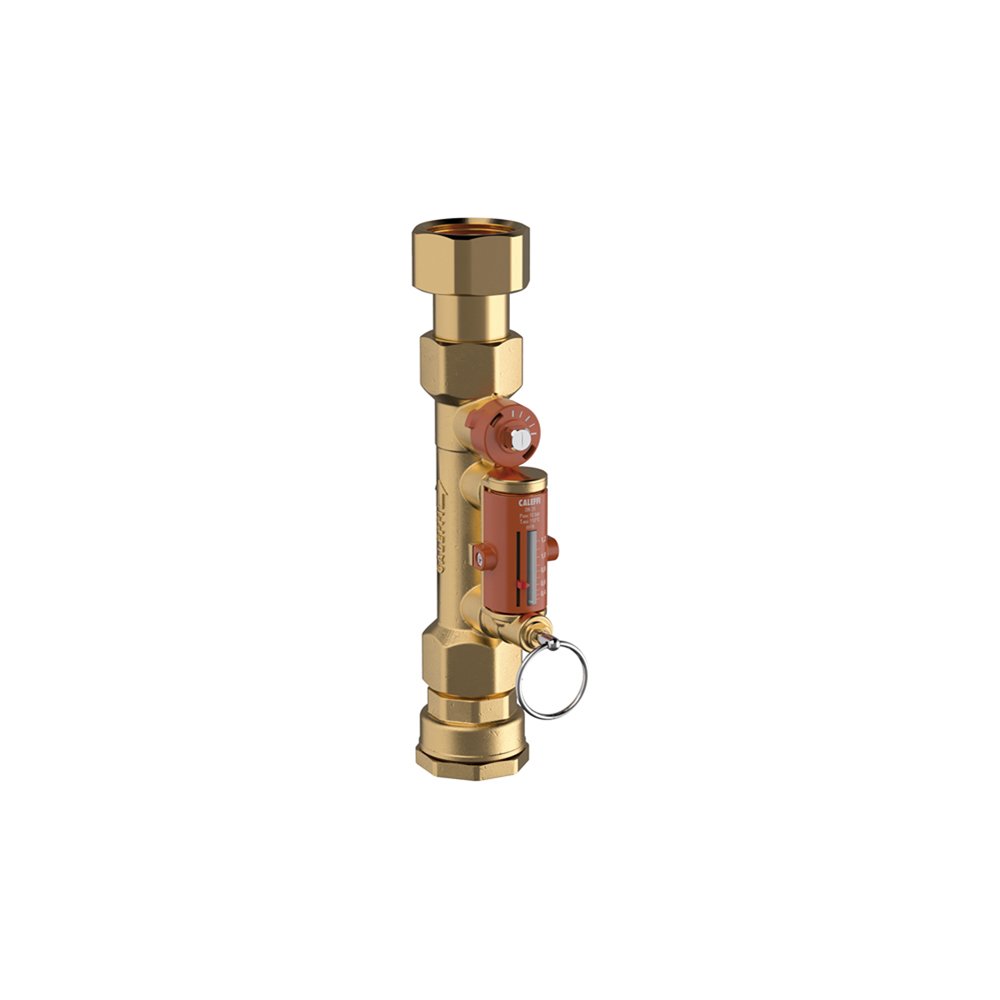

• Vanne d'équilibrage avec débitmètre.
• Complète avec raccord pour tube en polyéthylène.
• Lecture directe du débit
• Vanne à sphère pour le réglage du débit.
• Débitmètre avec échelle graduée et indicateur magnétique de débit.
• Corps de la vanne et débitmètre en laiton.
• Raccordements : 42 p.2,5
• TR x Ø 25 - 42 p.2,5 TR x Ø 32 - 42 p.2,5 TR x Ø 40
• Pression de service maximale: 10 bar.
• Plage de température de service : -10-40 °C.
• Plage de température ambiante : -20-60 °C
• Fluides de service : eau, solutions glycolées, solutions salines.
• Pourcentage maximal de glycol : 50 %.
• Précision : ± 10 %

CERTIFICATIONS

MATÉRIAUX

VANNES

• Corps : laiton UNI EN 12165 CW617N
• Bille : laiton UNI
• EN 12164 CW614N
• Tige de commande de la bille : laiton UNI EN 12164 CW614N, chromé
• Siège du joint de la bille : PTFE
• Guide de position de la tige de commande
• PSU
• Joints : NBR-FASIT 50-EPDM

DÉBITOMÈTRE

• Corps : laiton UNI EN 12165 CW617N
• Chapeau : laiton UNI EN 12164 CW614N
• Tige: acier inoxydable
• Ressorts : acier inoxydable
• Joints : EPDM
• Flotteur du débitmètre : PSU
• Couvercle de l'indicateur : PSU

VANNES KALEFFI

Caleffi s'efforce constamment de couvrir les normes les plus importantes proposées par les normes ISO.

La vanne d'équilibrage est utilisée pour réguler le débit du fluide caloporteur circulant dans les installations géothermiques. Cette série de vannes est équipée d'un débitmètre pour la lecture directe du débit régulé. Ce dernier, qui est by-passé sur le corps de la vanne et peut être exclu pendant le fonctionnement normal, permet d'équilibrer les circuits rapidement et facilement sans l'aide de manomètres différentiels et de graphiques d'étalonnage. L'isolation de l'enveloppe préformée à chaud garantit une parfaite isolation thermique.

La vanne d'arrêt série 112 ne peut être combinée qu'avec le collecteur géothermique série 110.
