CODE ARTICLE : 644252

CARACTÉRISTIQUES TECHNIQUES

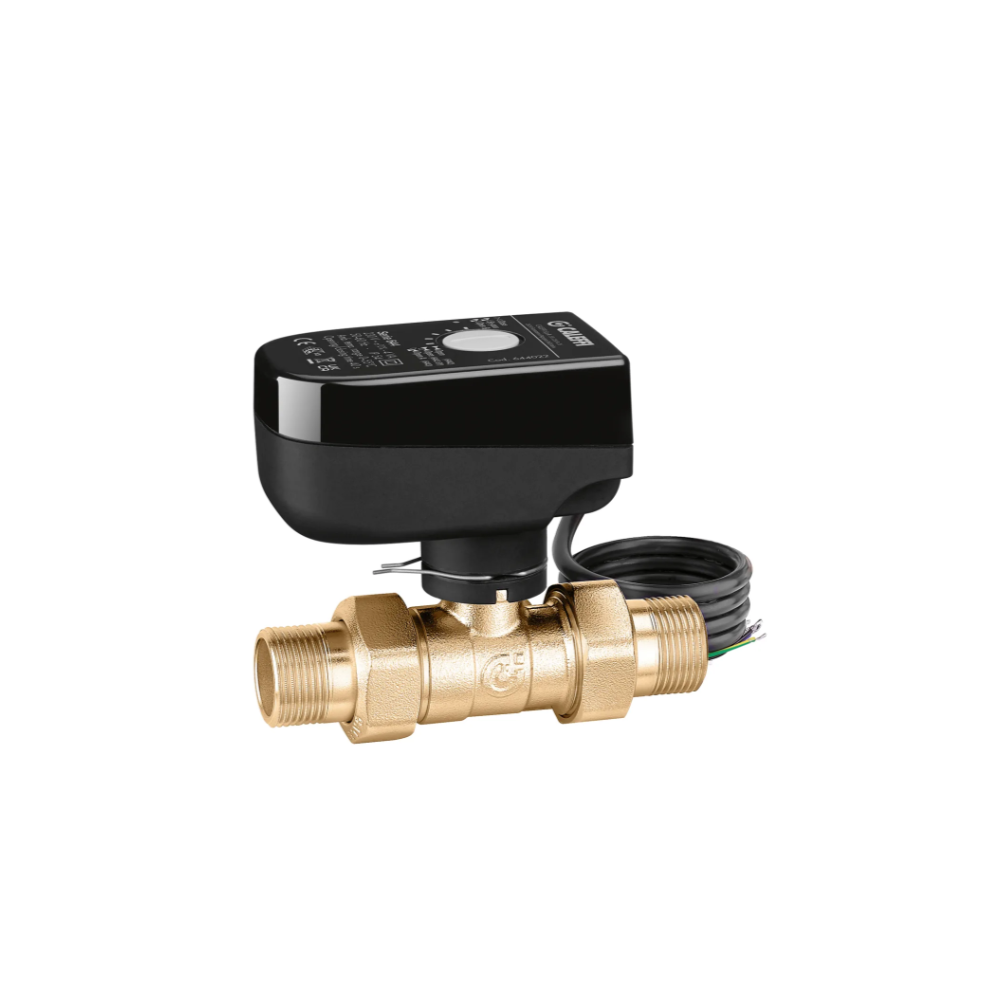

• Vanne de zone à bille motorisée à deux voies
• Pmax de fonctionnement: 10 bar
• Δp max : 10 bar
• Plage de température : -5-110 °C
• Complet avec moteur et commande à 3 contacts
• Avec micro-interrupteur auxiliaire
• Alimentation électrique:230 V (AC)
• Consommation électrique: 4 VA
• Longueur du câble d'alimentation : 100 cm
• Capacité de contact du micro-interrupteur auxiliaire : 0,8 A (230 V)
• Plage de température ambiante : 0-55 °C
• Degré de protection:IP 44 (tige de commande en position verticale), IP 40 (tige de commande en position horizontale)
• Temps de manœuvre : 40 s (rotation de 90°)
• Absence de fuite
• Temps de manœuvre courts (ouverture - fermeture de la vanne)
• Capacité de fonctionner avec des pressions différentielles élevées
• Faiblespertes de charge
• Combinaison avec tout type de commande à 3 contacts pour un contrôle complet lors de l'ouverture et de la fermeture, compte tenu des caractéristiques de construction électrique.

CERTIFICATIONS

MATÉRIAU

• Corps : laiton EN 12165 CW617N Boule
• : laiton EN 12164 CW614N, chromé
• Joint hydraulique de la boule : PTFE avec O-ring en EPDM
• Joint hydraulique de la tige de commande : double O-ring en EPDM
• Joint hydraulique de la boule : O-ring en EPDM

VANNES CALEFFI

Les vannes de zone motorisées permettent la fermeture automatique du fluide caloporteur dans les installations de climatisation et de plomberie. Les performances hydrauliques élevées de ces séries de vannes, combinées à leurs dimensions réduites et à leur facilité d'utilisation pendant l'installation, les rendent particulièrement adaptées aux systèmes de chauffage par zone.

Caleffi s'efforce constamment de couvrir les standards les plus importants proposés par les normes ISO.
