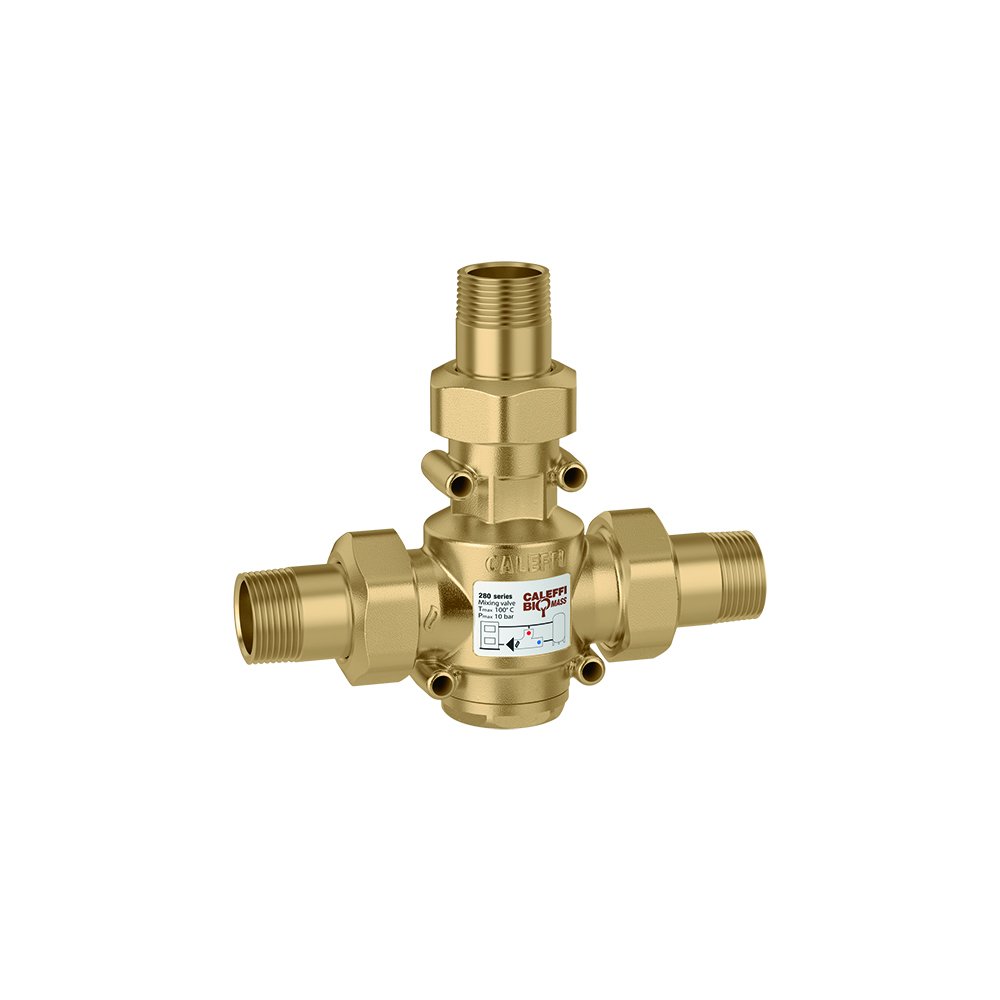

CODE ARTICLE : 280265

CARACTÉRISTIQUES TECHNIQUES

• Vanne anti-condensation avec contrôle thermostatique de la température de retour des générateurs à combustible solide.
• Corps en laiton
• Raccords union mâles.
• Pourcentage maxi de glycol : 50 %.
• Pmax de fonctionnement : 10 bar
• Plage de température : 5-100 °C
• Etalonnage (Tset) : 45 °C, 55 °C, 60 °C, 70 °C
• Précision de l'étalonnage : ± 2 °C
• Température d'arrêt du by-pass complet : Tmin = Tset +10 °C = Tr.
• Attention : même Kv que la vanne avec raccord 3/4"
• Sélection de la vanne : la sélection de la vanne se fait sur la base de la valeur Kv (à laquelle correspond la taille DN du corps) et non sur la base des seuls raccords filetés
• Si le débit du système est connu, la perte de charge correspondante au niveau de la vanne est calculée à l'aide de la valeur Kv.
• La somme des pertes de charge de la vanne et du reste du système doit être compatible avec la hauteur manométrique disponible de la pompe génératrice.
• DN 20
• Kv(m3/h) : 3,2

CERTIFICATIONS

MATÉRIAU

Corps : - DN 20 : laiton EN 12165 CW617N

Bouchon : laiton EN 12164 CW614N

Bouchon : PSU

Ressort : acier inoxydable

Joint : EPDM

Joint : fibre sans amiante

Sonde thermostatique à cire

VANNES KALEFFI

La vanne anti-condensation, utilisée sur les systèmes de chauffage dotés d'un générateur à combustible solide, règle automatiquement la température de l'eau qui retourne au générateur à la valeur d'étalonnage. Le maintien du générateur à une température élevée empêche la condensation de la vapeur d'eau contenue dans les gaz de combustion. Il peut être utilisé à la fois sur les chaudières et sur les générateurs domestiques tels que les cheminées de chauffage, les poêles de chauffage et les cuisinières de chauffage. La soupape anti-condensation prolonge la durée de vie du générateur et assure un meilleur rendement.

Caleffi s'efforce constamment de couvrir les standards les plus importants suggérés par les normes ISO.
