CODE ARTICLE : 258503

CARACTÉRISTIQUES TECHNIQUES

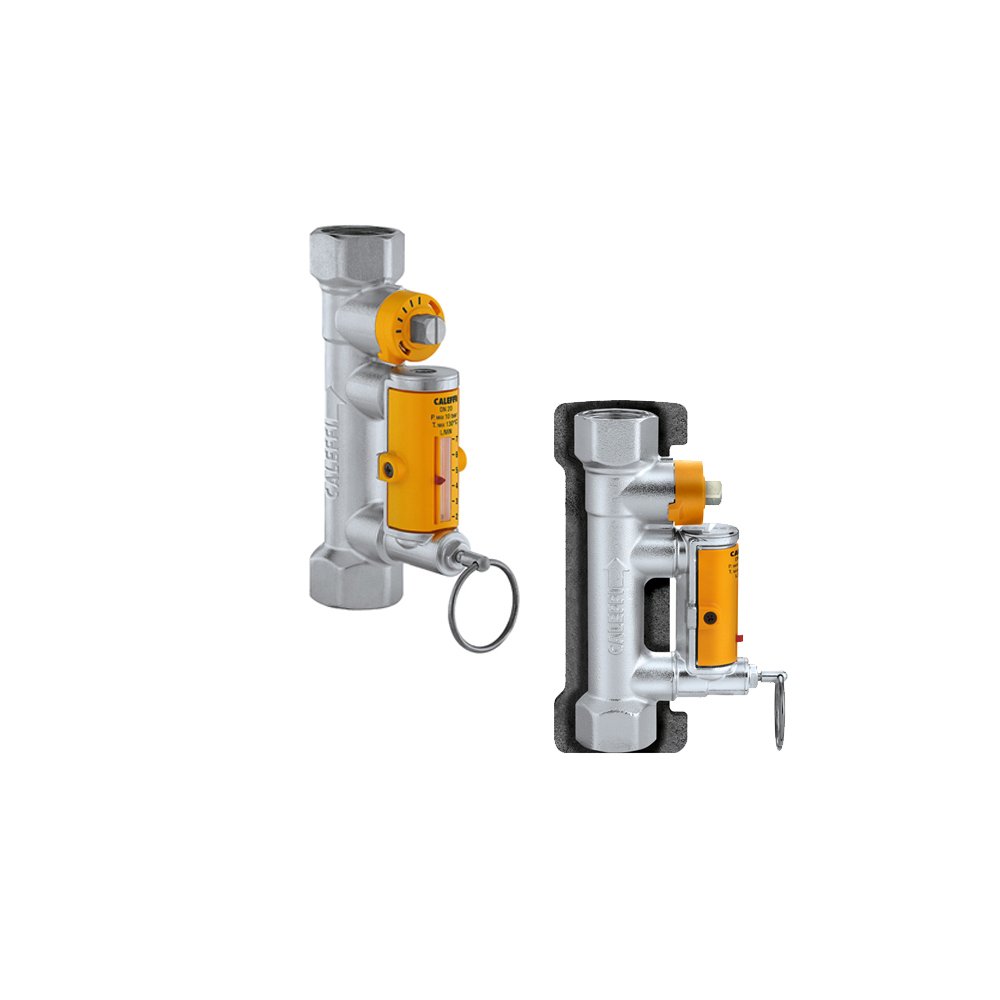

• • Vanne d'équilibrage avec débitmètre, pour installations solaires.
  • Lecture directe du débit.
  • Corps de la vanne et débitmètre en laiton.
  • Chromé.
  • Vanne à sphère pour la régulation du débit
  • Débitmètre à échelle graduée avec indicateur de débit à commande magnétique.
  • Avec isolation.
  • Pmax de fonctionnement : 10 bar.
  • Plage de température : -30-130 °C.
  • Pourcentage maximum de glycol : 50 %.
  • BREVET

MATÉRIAU

Vanne

Corps : laiton UNI EN 12165 CW617N, chromé.

Boule : laiton UNI EN 12164 CW614N

Tige de commande de la bille : laiton UNI EN 12164 CW614N, chromé.

Siège du joint de la bille : polymère haute résistance

Guide de position de la tige de commande : polymère haute résistance

Joints d'étanchéité : élastomère haute résistance

Débitmètre

Corps : laiton UNI EN 12165 CW617N, chromé

Chapeau : laiton UNI EN 12164 CW614N

Tige d'obturation : laiton UNI EN 12164 CW614N, chromé.

Ressorts : acier inoxydable

Joints : élastomère haute résistance

Flotteur du débitmètre : polymère haute résistance

Couvercle de l'indicateur : polymère haute résistance

VANNES KALEFFI

La vanne d'équilibrage est un dispositif hydraulique qui permet de régler avec précision le débit du fluide thermovecteur qui alimente les différents circuits des installations solaires. Cette série particulière de vannes est équipée d'un débitmètre pour la lecture directe du débit régulé. Celui-ci, obtenu par by-pass sur le corps de la vanne et pouvant être exclu en fonctionnement normal, permet d'équilibrer rapidement et facilement les circuits sans l'aide de manomètres différentiels et de graphiques d'étalonnage. La vanne d'équilibrage est également fournie avec l'isolation de l'enveloppe, préformée à chaud, pour garantir une parfaite isolation thermique. Cette série de vannes d'équilibrage a été spécialement conçue pour fonctionner à haute température avec un fluide glycolisé, condition typique des systèmes solaires.

Caleffi s'efforce constamment de couvrir les standards les plus importants suggérés par les normes ISO.
