CODE ARTICLE : 145560 H40

CARACTÉRISTIQUES TECHNIQUES

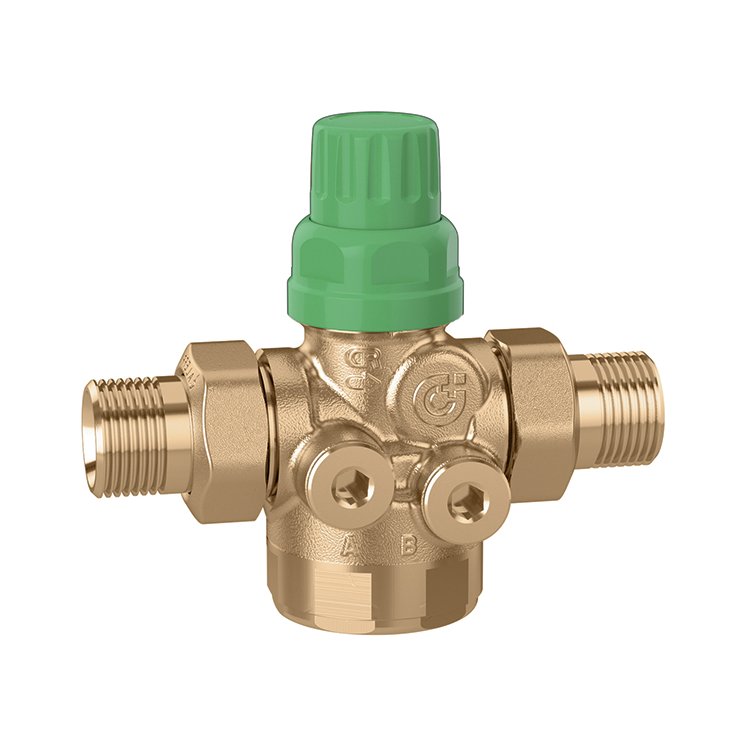

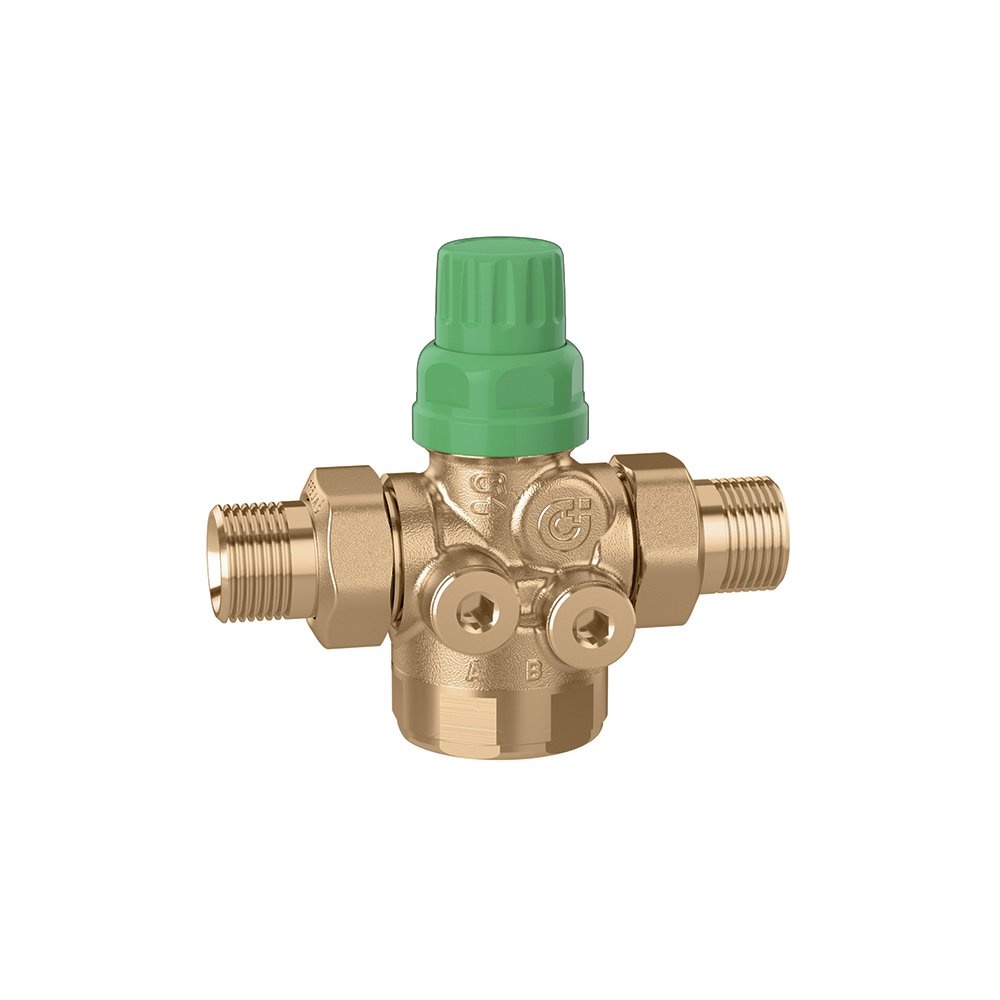

• Vanne de régulation indépendante de la pression FLOWMATIC®.
• Corps en alliage antidézincification CR
• Régulateur de débit en polymère avec membrane en EPDM.
• Indicateur d'échelle.
• Pression de service maximale : 25 bar
• Plage de température : -20-120 °C.
• Pourcentage maximal de glycol : 50%.
• Plage de Δp : 25-400 kPa
• Préparé pour le raccordement de prises de pression
• Raccords filetés mâles.
• Peut être combiné avec les actionneurs code 145013 et les commandes électrothermiques série 6565

CERTIFICATIONS

MATÉRIAU

Corps : alliage antidézincification EN 12165 CW602N

Boulon : alliage antidézincification EN 12164 CW602N

Tige d'entraînement et piston : acier inoxydable EN 10088-3 (AISI 303)

Siège du clapet : -(H40, H80 et 1H2) : PTFE - (1H8 et 3H0) : acier inoxydable EN 10088-3 (AISI 303)

Bouchon : EPDM

Membrane de stabilisation de la pression : EPDM

Ressorts : acier inoxydable EN 10270-3 (AISI 302)

Joints : EPDM

Joints : fibre sans amiante

Indicateur de préréglage : PA6G30

Bouton : PA6

CALEFFI

Caleffi s'efforce constamment de couvrir les standards les plus importants proposés par les normes ISO.

La vanne de régulation indépendante de la pression est un dispositif composé d'un stabilisateur automatique de débit et d'une vanne de régulation servocommandée. Il est en mesure de réguler et de maintenir un débit constant lorsque les conditions de pression différentielle du circuit dans lequel il est inséré varient.

Le débit est régulé selon deux modes distincts :

- manuellement sur le stabilisateur automatique de débit, pour limiter sa valeur maximale ;

- automatiquement, par la vanne de régulation associée à une servocommande proportionnelle (0÷10 V) ou ON/OFF, en fonction des exigences de charge thermique de la section de circuit à réguler.

La vanne de régulation indépendante de la pression (PICV) est fournie avec des raccords de prise de pression en amont et en aval pour le contrôle des conditions de fonctionnement. Le dispositif peut être utilisé dans les systèmes de climatisation.
