CODE ARTICLE : 545377

CARACTÉRISTIQUES TECHNIQUES

• Dispositif multifonction avec déflecteur et filtre.
• Spécifique pour le nettoyage complet du circuit hydraulique, pour la protection continue du générateur et des composants.
• Corps en technopolymère.
• Déflecteur avec élément interne en technopolymère, complet avec aimant.
• Deux filtres inspectables avec grille en acier :
• 1 filtre de premier passage (bleu) déjà installé,
• 1 filtre d'entretien (gris) en paquet.
• Vannes d'arrêt avec bouchon, corps en laiton.
• Orientable pour installation horizontale, verticale ou à 45°.
• Raccords filetés femelles.
• Robinet de vidange avec raccord pour tuyau.
• Pression de service maximale: 3 bar.
• Plage de température : 0-90 °C.
• Corps : 3/4", 1" F, 1 1/4" (ISO 228-1) Ø 22 et Ø 28 mm pour tuyau en cuivre.

CERTIFICATIONS

Produit certifié PCT (demande internationale en cours)

MATÉRIAU

• Corps du dispositif : PA66G30 Couvercle du
• déflecteur : PA66G30
• Capuchon supérieur : laiton UNI EN
• 12164 CW614N
• Vis de
• purge : laiton UNI EN 12164 CW614N Bague
• en té de raccordement du dispositif : PPSG40
• Élément intérieur :
• HDPE
• Collecteur d'impuretés : POM
• Filtre : POM - acier inoxydable UNI EN 10088-2 (AISI 304 )
• Joints hydrauliques : EPDM
• Robinet de vidange avec raccord pour tuyau : laiton UNI EN
• 12165 CW617N
• Vannes d'arrêt : laiton UNI EN 12165 CW617N

CALEFFI DEFANGERS

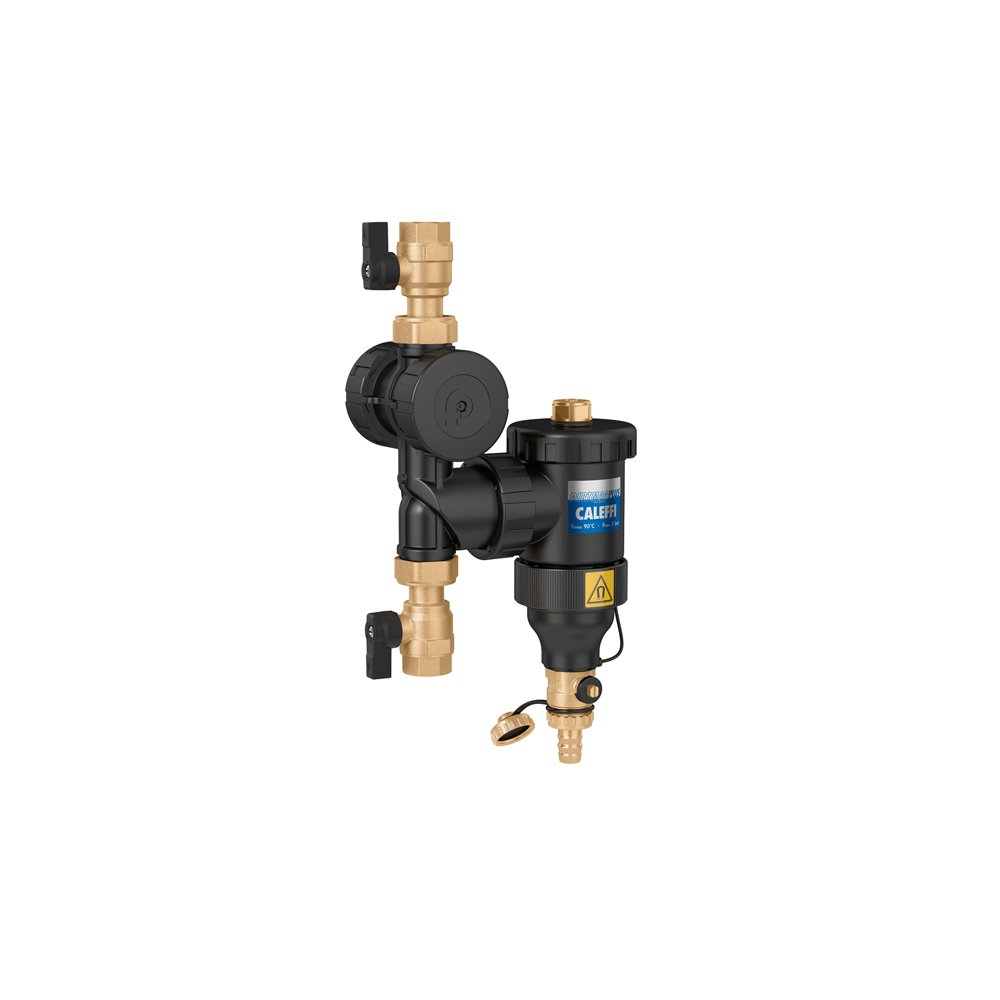

Le dispositif multifonction DIRTMAGPLUS® se compose de deux éléments distincts disposés en série : un défangueur et un filtre interchangeable. La présence de ces deux composants permet une protection continue du générateur et des appareils contre les impuretés qui se forment dans le circuit hydraulique, aussi bien pendant le démarrage du système que dans les conditions normales de fonctionnement. Les impuretés sont d'abord séparées par l'action du défangulateur, puis recueillies dans une grande chambre de collecte des boues, d'où elles peuvent être évacuées même lorsque le système est en marche. Les impuretés ferreuses sont également retenues à l'intérieur du corps de l'appareil grâce à l'action de deux aimants insérés dans un anneau externe spécial et amovible. Le filtre à maille, par sélection mécanique, complète le processus d'élimination des impuretés présentes, dès le premier passage. Le DIRTMAGPLUS® est réglable pour une installation horizontale, verticale ou à 45° et est fourni avec des vannes d'arrêt pour faciliter les opérations d'entretien.

Caleffi s'efforce constamment de couvrir les standards les plus importants proposés par les normes ISO.
