CODE DE L'ARTICLE : 132512

CARACTÉRISTIQUES TECHNIQUES

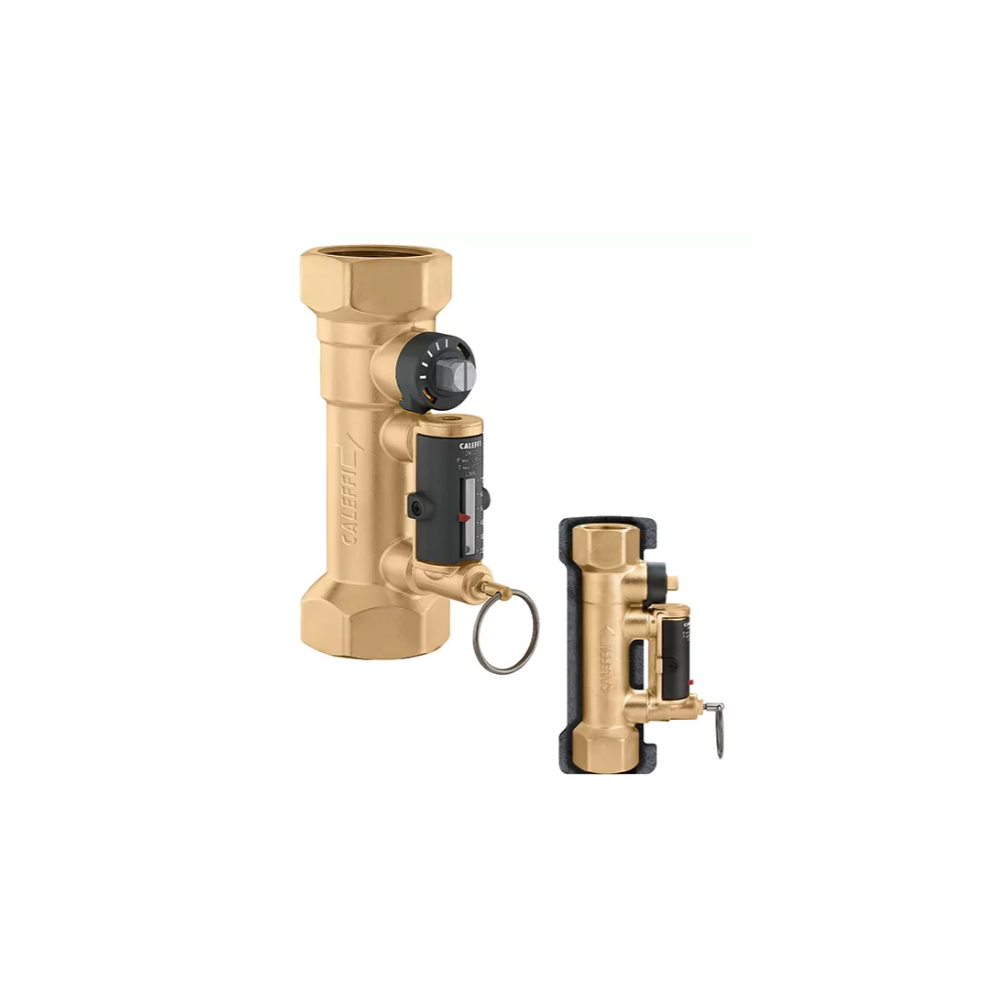

• Vanne d'équilibrage avec débitmètre
• Lecture directe du débit
• Corps de vanne et débitmètre en laiton
• Vanne à sphère pour la régulation du débit
• Débitmètre avec échelle graduée et indicateur magnétique de débit
• Avec isolation
• Pmax de fonctionnement : 10 bar.
• Plage de température : -10-110 °C.
• Pourcentage maximum de glycol : 50 %.
• PATENT

CERTIFICATIONS

MATÉRIAU

Corps : laiton EN 12165 CW617N

Boule : laiton EN 12164 CW614N

Tige de manœuvre : laiton EN 12164 CW614N, chromé

Siège du joint de la bille : PTFE

Guide de position de la tige de commande PSU

Joints : EPDM

Corps : laiton EN 12165 CW617N

Chapeau : laiton EN 12165 CW614N

Tige d'obturation : laiton EN 12164 CW614N, chromé

Ressorts : acier inoxydable EN 1027+0-3 (AISI 302)

Joints : EPDM

Flotteur du débitmètre : PSU

Couvercle de l'indicateur : PSU

CALEFFI

Caleffi s'efforce constamment de couvrir les normes les plus importantes proposées par les normes ISO.

Les vannes d'équilibrage sont des dispositifs hydrauliques qui permettent de régler avec précision le débit du fluide thermovecteur qui alimente les terminaux d'une installation. L'équilibrage correct des circuits hydrauliques est indispensable pour garantir le fonctionnement de l'installation dans les conditions prévues, un confort thermique élevé et une faible consommation d'énergie.

Dans les vannes filetées de la série 130, la mesure du débit est effectuée à l'aide d'un dispositif Venturi, logé à l'intérieur du corps de la vanne. Ce dispositif garantit la précision du contrôle ainsi qu'une grande facilité d'utilisation lors de l'étalonnage.
