CODE DE L'ARTICLE : 130700

CARACTÉRISTIQUES TECHNIQUES

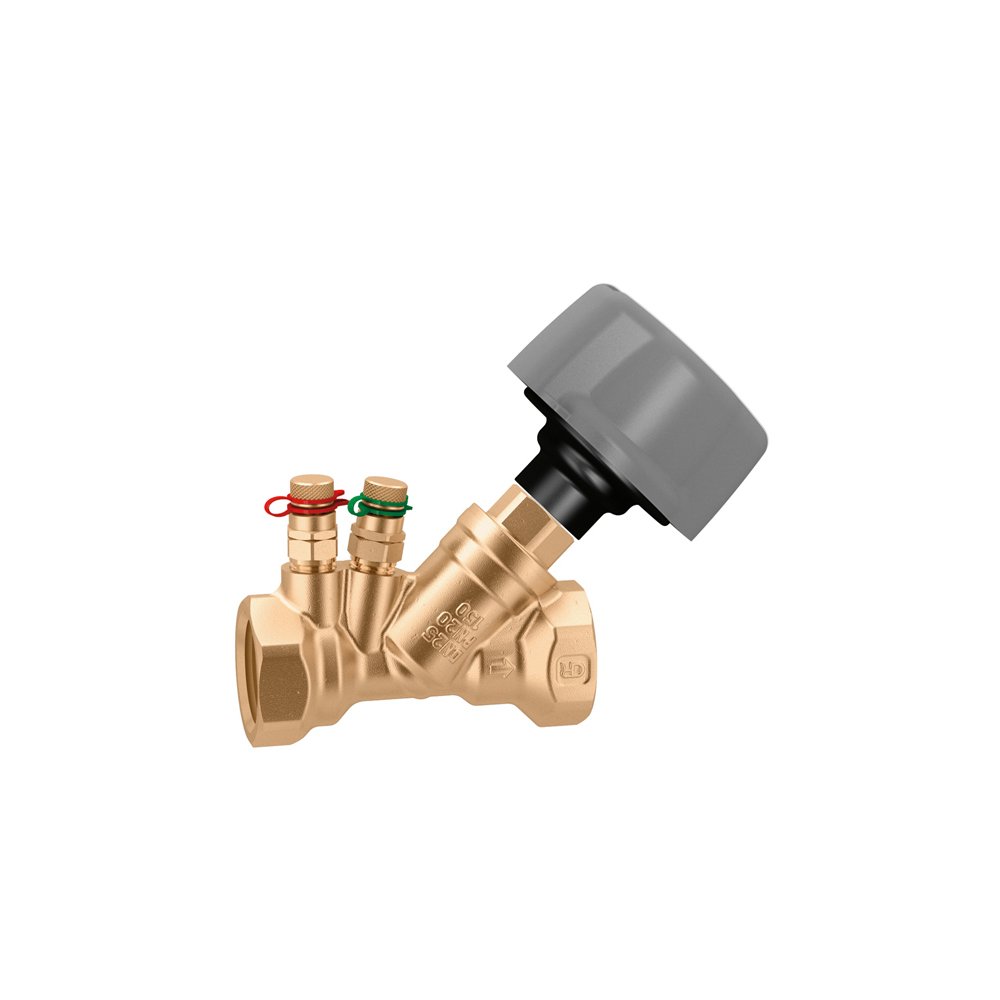

• Vanne d'équilibrage pour circuits hydrauliques.
• Mesure du débit avec dispositif Venturi.
• Corps en alliage antidézincification, bouchon en acier inox.
• Complet avec prise de pression enfichable.
• Pmax d'exercice : 16 bar.
• Plage de température : -20-120 °C.
• Pourcentage maxi de glycol : 50%.
• Raccordements : 1/2" - 3/4" - 1" - 1 1/4" - 1 1/2" - 2"

CERTIFICATIONS

MATÉRIAU

Corps : alliage antidézincification EN 12165 CW602N

Couvercle : alliage antidézincification EN 12165 CW511L

Tige d'entraînement : alliage antidézincification EN 12164 CW724R

Obturateur : acier inoxydable (AISI 303)

Siège d'étanchéité : alliage antidézincification EN 12165 CW602N

Joints hydrauliques : EPDM

Joint d'obturateur : PTFE

Bouton : PA6G30

Prise de pression : corps en laiton avec éléments d'étanchéité en EPDM

CALEFFI

Caleffi s'efforce constamment de couvrir les normes les plus importantes proposées par les normes ISO.

Les vannes d'équilibrage sont des dispositifs hydrauliques qui permettent de régler avec précision le débit du fluide thermovecteur qui alimente les terminaux d'une installation. L'équilibrage correct des circuits hydrauliques est indispensable pour garantir le fonctionnement de l'installation dans les conditions prévues, un confort thermique élevé et une faible consommation d'énergie.

Dans les vannes filetées de la série 130, la mesure du débit est effectuée à l'aide d'un dispositif Venturi, logé à l'intérieur du corps de la vanne. Ce dispositif garantit la précision du contrôle ainsi qu'une grande facilité d'utilisation lors de l'étalonnage.
