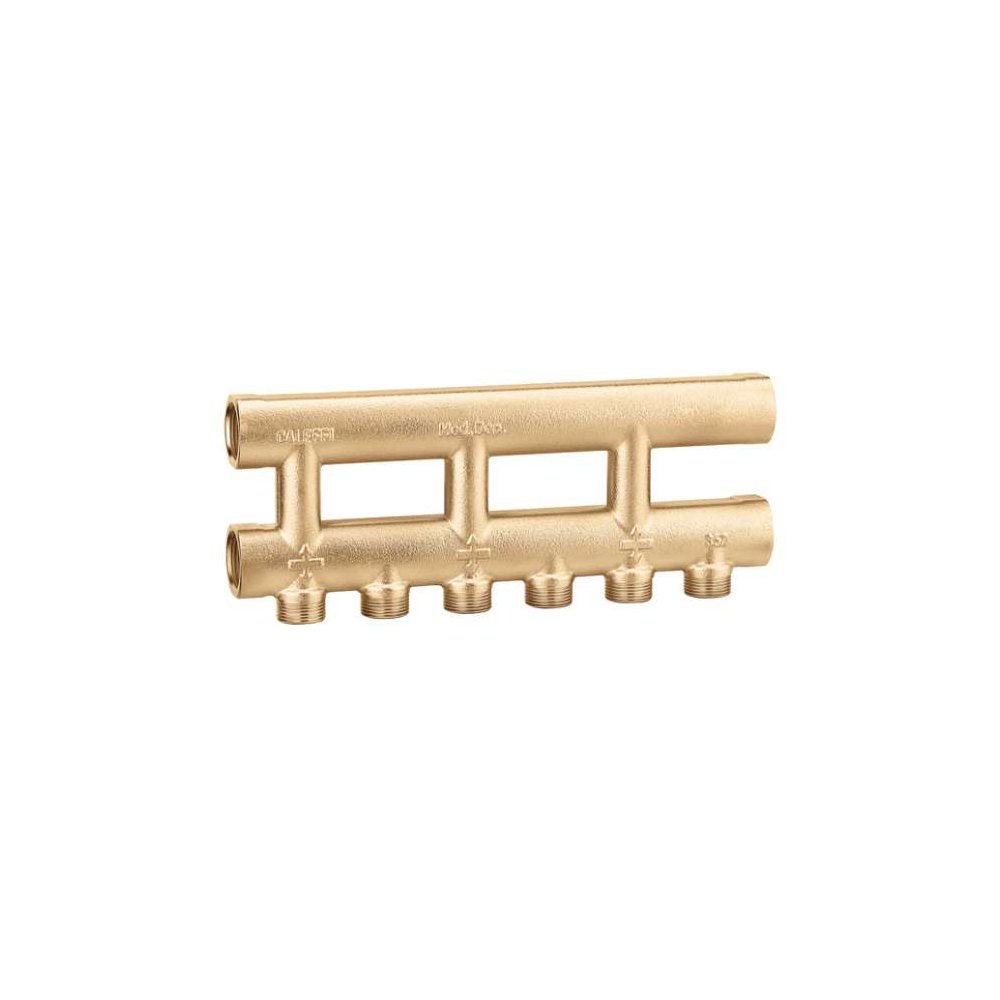

CODE ARTICLE : 357502

CARACTÉRISTIQUES TECHNIQUES

• Entraxe des dérivations : 40 mm
• Collecteur coplanaire coulé d'un seul côté
• Pour installations de chauffage et de climatisation
• Pmax d'utilisation : 10 bar
• Plage de température : -10-110 °C
• Entraxe principal : 60 mm
• Dérivations : 3/4"
• Raccordement : 23 p.1.5 M

CERTIFICATIONS

MATÉRIAUX

• Corps : laiton UNI EN 1982 CB 753S

COLLECTEURS CALEFFI

Le collecteur de distribution est utilisé pour contrôler et distribuer le fluide caloporteur dans les installations de chauffage. Il garantit un contrôle précis de la régulation des débits dans les différents circuits, l'interception de ceux-ci et des dimensions d'encombrement réduites. En outre, les pertes de charge réduites permettent de l'utiliser comme collecteur multizone à installer directement dans l'installation de chauffage. Ce collecteur est fourni avec des colliers de fixation spéciaux.

Les collecteurs coplanaires sont généralement utilisés pour la distribution du fluide caloporteur dans les systèmes de climatisation. Ils sont disponibles avec des raccords double face et simple face et permettent le raccordement à des tuyaux en cuivre, en plastique et multicouches. Ils sont également proposés pour les systèmes de climatisation, dans une version équipée d'une isolation de l'enveloppe thermoformée, dimensionnée pour limiter les pertes de chaleur et surtout pour éviter la formation de condensation sur la surface. La soupape différentielle de by-pass maintient l'équilibre entre les pressions des circuits de départ et de retour du collecteur en fonction des variations de débit. Cette variation de débit peut résulter de la fermeture de vannes de régulation de la température ambiante situées sur les éléments chauffants, telles que, par exemple, des vannes thermostatiques ou électrothermiques.

Caleffi s'efforce constamment de couvrir les standards les plus importants proposés par les normes ISO.
