CODE ARTICLE : 662025

CARACTÉRISTIQUES TECHNIQUES

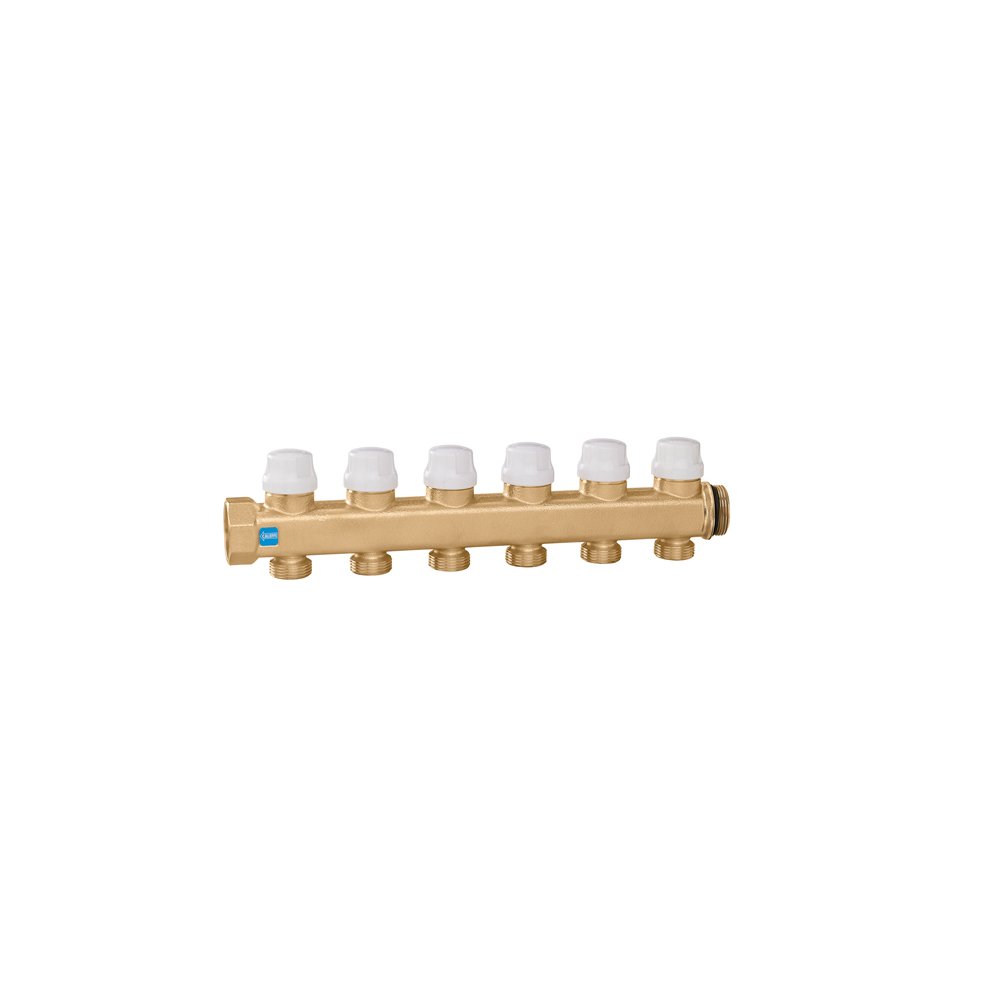

• • Collecteur de retour complet avec vannes d'arrêt, préparé pour le contrôle électrothermique.
  • Pmax defonctionnement : 10 bar.
  • Plage de température : 5-100 °C.
  • Distance entre les branches : 50 mm.
  • Branches: 3/4" M
  • Raccord : 1"

CERTIFICATIONS

MATÉRIAUX

• Corps : laiton EN 1982 CB753S
• Vanne d'arrêt
• Vanne : PSU
• Tige d'obturation : acier inoxydable
• Obturateur : EPDM
• Ressort : acier inoxydable
• Joints : EPDM
• Bouton : ABS

COLLECTEURS CALEFFI

Le collecteur de distribution est utilisé pour contrôler et distribuer le fluide caloporteur dans les systèmes de chauffage. Il garantit un contrôle précis de la régulation des débits dans les différents circuits, l'interception de ceux-ci et des dimensions d'encombrement réduites. En outre, les pertes de charge réduites permettent de l'utiliser comme collecteur multizone dans les installations directement dans l'installation de chauffage. Ce collecteur est fourni avec des colliers de fixation spéciaux.

Le collecteur de retour est équipé de vannes d'arrêt manuelles qui permettent de réduire le débit des différents circuits. Ils sont également préparés pour l'application d'un contrôle électro-thermique qui, utilisé avec un thermostat d'ambiance, permet de maintenir la température ambiante aux valeurs de consigne lorsque la charge thermique varie. La tige du clapet est en acier inoxydable rectifié afin de minimiser les frottements et d'éviter tout risque d'encrassement. Le clapet est équipé d'un double joint torique en EPDM sur la tige de glissement. La forme du clapet en EPDM permet d'optimiser les caractéristiques hydrauliques de la vanne et de minimiser le bruit dû au passage du fluide, même pendant l'action d'ouverture ou de fermeture progressive en fonctionnement.

Caleffi s'efforce constamment de couvrir les standards les plus importants proposés par les normes ISO.
